Schnittmuster in DIN A4 Format ausdrucken

Vor dem Drucken müssen Sie die Schnittbildlegung prüfen und bearbeiten.
Schnittteile werden automatisch frei platziert.
Um sich Blätterstappel und Zusammenkleben zu sparen, können Sie Schnittteile nach Ihrem Wunsch platzieren, drehen, unnötige Teile entfernen, oder fehlende Teile hinzufügen…

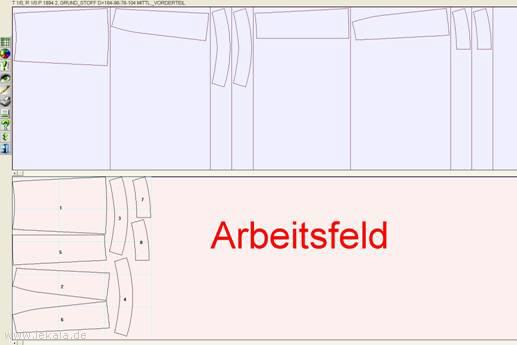

Schnittteile einfügen…
…um die gewünschten Schnittteile ins Arbeitsfeld einzufügen, muss man das Schnittteil im oberen Feld einmal anklicken …

Schnittteile entfernen…
Schnittteil im Arbeitsfeld oder im Vollbild-Modus markieren und entfernen mit Hilfe der Taste “ENTF”…

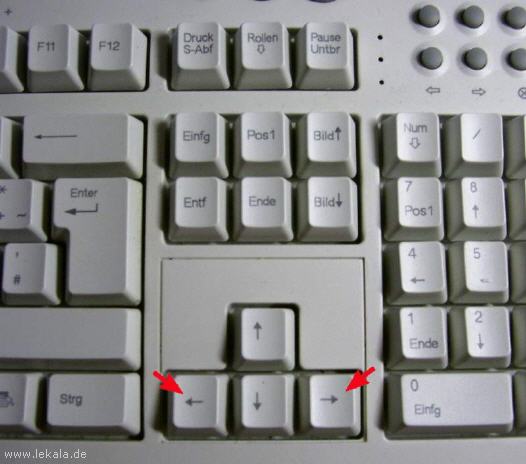

Schnittteile drehen…
Schnittteil mit einem Klick markieren und mit Hilfe von Pfeiltasten “Pfeil nach rechts” und “Pfeil nach links” drehen…

VOLLBILD- Modus für das Arbeitsfeld…(grüner Knopf Pfeil nach oben-nach unten)


Schnittteile frei platzieren…
Schnittteil einmal anklicken und auf die gewünschte Stelle ziehen…

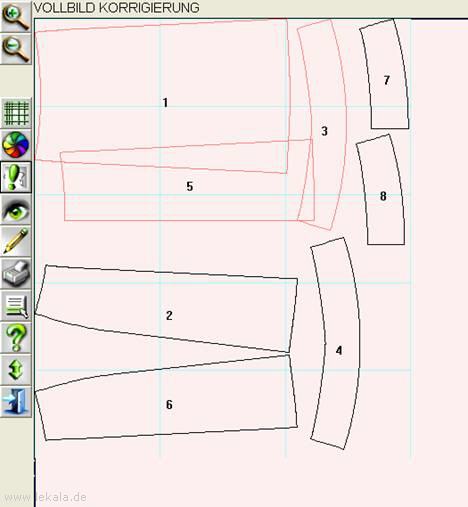

Überschneidungen prüfen…
Ein Beispiel… zwei Schnittteile liegen übereinander…und sind nach Betätigung des Knopfes - "grüner Aufrufszeichen" rot markiert…

Schnittbildlegung wird von unten nach oben, oder von links nach rechts gedruckt.

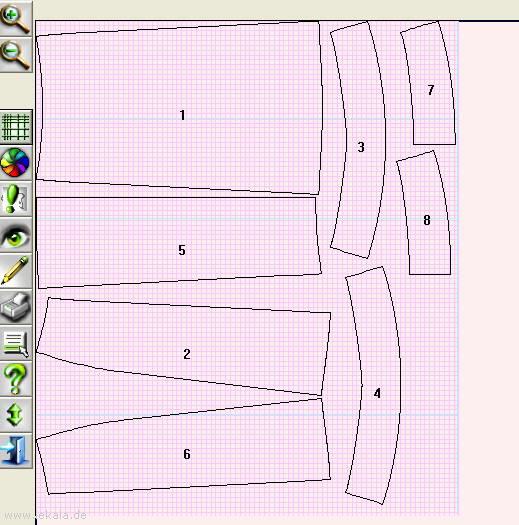

Blaues Gitter zeigt in diesem Beispiel Blätter in DIN A4 Format

Klicken Sie auf das Symbol "grüner Netz" und wählen Sie Zentimeter aus…
In diesem Beispiel werden 15 Blätter ausgedruckt- alle in Zentimeter markierte Blätter

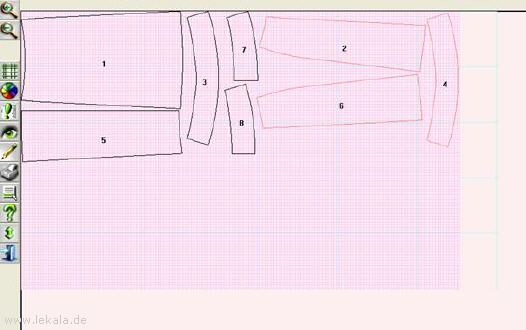

Unnötiges Druckpapier…
Wenn Sie Schnitteile anderes platziert haben, werden alle Blätter gezeigt die ausgedruckt werden. In diesem Beispiel kommen 12 leere Blätter aus dem Drucker raus… Um das zu ändern müssen Sie die Druckerbreite ändern…

In diesem Beispiel sind die Schnitteile auf drei obere Reihen platziert und die untere 2 Reihen sind von Schnittteilen frei, die müssen Sie löschen, sonst werden diese auch mitgedruckt.


Druckerbreite ändern…

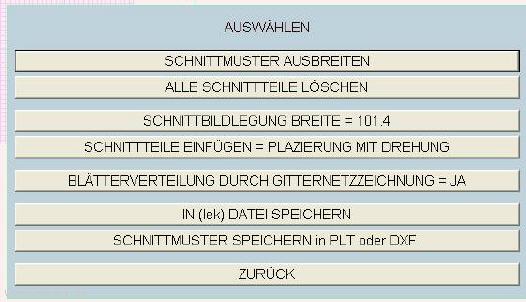

Klicken Sie auf "Menü-Knopf" (Blatt mit Pfeil) . Wählen Sie „Schnittbildlegung Breite“ aus…

Wählen Sie „3 DRUCKERBREITE“ aus…

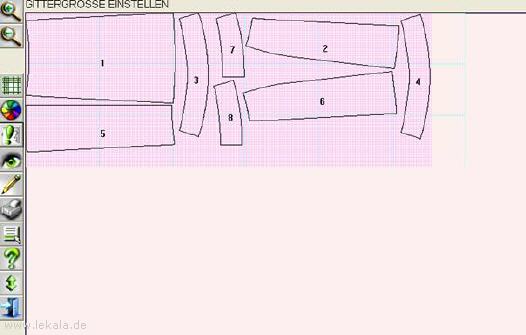

Sie wählen „3 DRUCKERBREITE“ aus und sehen, dass die leeren Blätter entfernt wurden.

Noch mal Überschneidungen prüfen!!!

Schnittmuster speichern oder Drucken…


Schnittmuster speichern...
„IN (lek) DATEI SPEICHERN“ – LEK- Datei. Mit kostenlosen Programm "Print-LK" wird diese Datei in ein Schnittmuster verwandelt, welches Sie selbst immerwieder ausdrucken können.
„SCHNITTMUSTER SPEICHRN in PLT oder DXF“ – PLT wird zum Ploten benutzt, kann aber auch im kostenlosen Programm zum Schnittmuster Ausdruck geöffnet werden. DXF ist ein AutoCAD- Datei, kann in diesem Programm geöffnet werden.

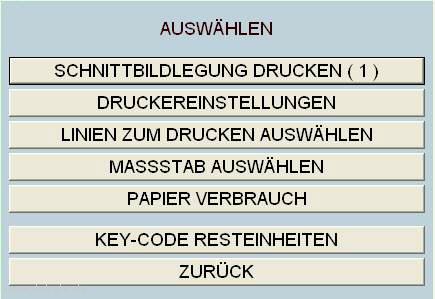

Schnittmuster drucken…
(Bleistift-Knopf)
Die Zahl in Klammern zeigt wieviele Druckeinheiten vom Key-Code abgezogen werden: (1) – ohne Nahtzugaben, (2) – mit Nahtzugaben…
